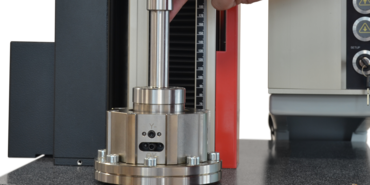

技术概述

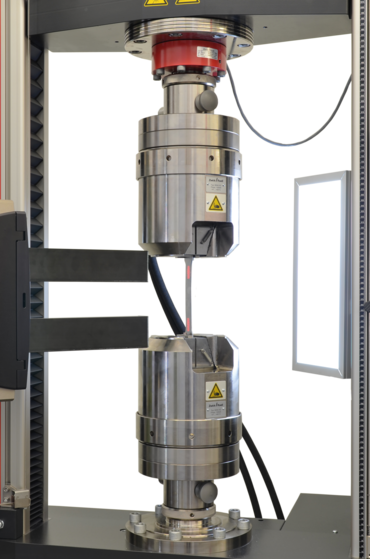

| 项目编号 | 3006208 | |
| 测试负载F马克斯 | 5 | kN |
| 偏移校正(X / Y) | ±2 | 毫米 |
| 实现与偏移校正精度 | 0.01 | 毫米 |
| 角修正 | ±1 | ° |
| 实现与角校正精度 | 0.008 | ° |
| 维 | ||
| 直径 | 133年 | 毫米 |
| 高度拉伸/压缩 | 80.5 | 毫米 |
| 高扭力 | 115.5 | 毫米 |
| 附件 | ||
| 拉伸/压缩 | ||
| 定心测量 | Ø30 | 毫米 |
| 节圆 | Ø40 (4 x M6) | 毫米 |
| 螺柱 | Ø20 | 毫米 |
| 扭转 | ||
| 定心测量 | Ø8 | 毫米 |
| 节圆 | Ø75 (4 x M6) | 毫米 |
| 螺柱 | Ø20 | 毫米 |
| Ø40 x M4 (4) | 毫米 | |
| 连接zwicki | ||
| 定心测量 | Ø30 | 毫米 |
| 螺纹孔 | ||
| 在节圆 | Ø40 (4 x M6) | 毫米 |
| 连接到桌面测试机器 | ||
| 定心测量 | Ø70 | 毫米 |
| 螺纹孔 | ||
| 在节圆 | Ø115 (8 x M8) | 毫米 |
| 扭矩T马克斯 | 20. | 纳米 |
| 重量,大约。 | 5.3 | 公斤 |
| 环境温度 | + 10…+ 35 | °C |
| 项目编号 | 058005年 | 058006年 | 068902年 | |
| 测试负载F马克斯 | 50 | 250年 | 250年 | kN |
| 结合 | AllroundLine和对称的标本 | AllroundLine和对称的标本 | AllroundLine和对称的标本 | |
| 负载类型(对称力应用程序) | 拉伸/压缩交变载荷(静态) | 拉伸/压缩交变载荷(静态) | 拉伸/压缩交变载荷(静态) | |
| 允许在安装螺栓弯矩/法兰,马克斯。 | 1 | 7.5 | 30. | kNm |
| 偏移校正(X / Y) | ±3 | ±3 | ±3 | 毫米 |
| 实现与偏移校正精度 | ±0.01 | ±0.01 | ±0.01 | |
| 角修正 | ±1 | ±0.7 | ±0.35 | ° |
| 实现与角校正精度 | ±0.006 | ±0.004 | ±0.002 | ° |
| 附件 | 螺栓Ø36 | 螺栓Ø60 | 法兰连接 | 毫米 |
| 定心测量 | - - - - - - | - - - - - - | Ø70 | 毫米 |
| 节圆 | - - - - - - | - - - - - - | Ø220 (8 x M16) | 毫米 |
| 连接 | ||||
| 定心测量 | Ø70 | Ø70 | Ø70 | 毫米 |
| 节圆 | Ø115 (8 x M8) | Ø220 (8 x M16) | Ø220 (8 x M16)1 | 毫米 |
| Ø264 (8 x M16) | ||||
| 维 | ||||
| 高度 | 152年 | 211年 | 145年 | 毫米 |
| 安装空间高度 | 111年 | 138年 | 142年 | 毫米 |
| 直径 | 180年 | 250年 | 290年 | 毫米 |
| 重量,大约。 | 14 | 34 | 49 | 公斤 |
| 环境温度 | + 10…+ 35 | + 10…+ 35 | + 10…+ 35 | °C |
- 与中间法兰(可选单位在项目编号)
