ISO 1133-2測試對濕度敏感和快速降解的塑膠
在對這些材料（例如PBT、PET或PA）進行測試時一定要採取特殊預防措施。首先，這些材料在倒入料筒前一定要充分烘乾。可以選配料筒內有氮氣層，這樣就可以防止材料和環境空氣直接接觸。依據設定的時間順序做測試，並由軟體紀錄。熔融指數儀要測試這類材料必須滿足料筒中空間和瞬時溫度分布方面的特定條件。

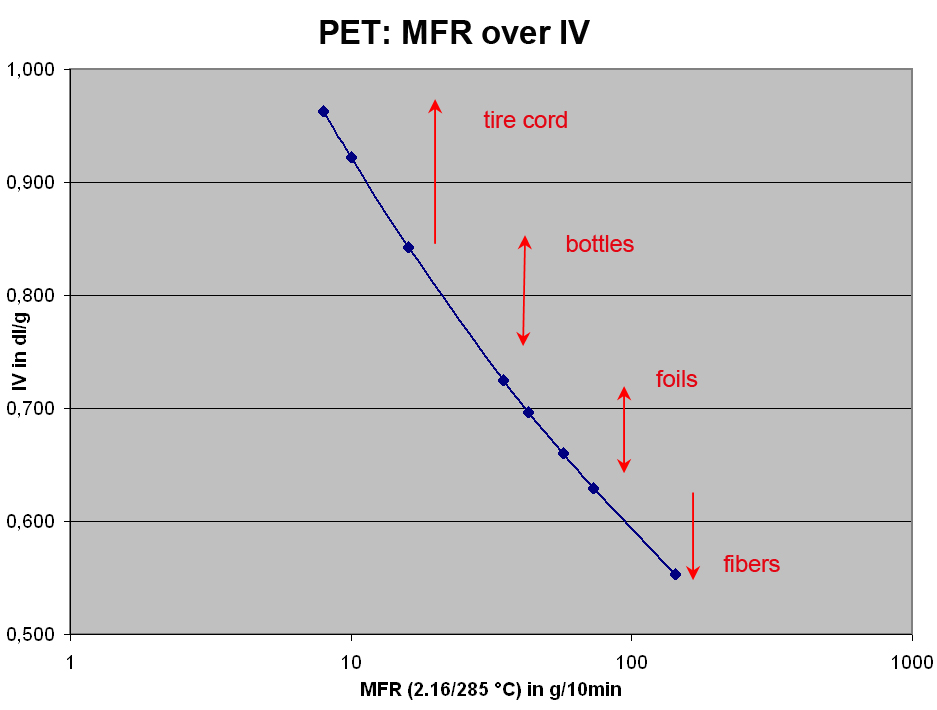

用於測定線性PET的MFR值的IV測量修正
聚對苯二甲酸乙二醇酯（PET）的分子量通常是以特性黏度來表徵的。為IV值，單位dl/g。聚合物分子鏈越長，這個特徵值就越高。這樣就可以表徵分子鏈的長度以及當熔融過程中濕度太高時分子鏈是如何變化的。
這個方法的缺點在於PET的再循環器以及特别是試驗機無法處理腐蝕性或有毒的溶液。此外，測試持續時間太長也會產生實際問題。因此，在這個領域從九十年代早期開始也測量熔體質量流動速率（MFR）。
用 testXpert III 控制 Mflow 和 Aflow 熔融指數儀，透過預測試可以得到 IV 值和 MFR 值的關係，可以將其應用到其他的測量。
測試/測試設備要求
熱塑性材料的流動特性由其熔體流動指數表徵。根據測試方法，測定每單位時間的質量（MFR 法）或每單位時間的體積（MVR 法）。ZwickRoell 提供各種熔融指數儀，用於測定熔體的流動速率。我們的產品組合包括手動操作的 CompactCflow儀器、帶傳統砝碼的模組化Mflow以及帶機電式力控制的全自動全方位測試解決方案Aflow熔融指數儀。後者專為大的試樣體積而開發，特別為根據方法 A、B、C 和 D 測定體積和質量流量而設計。這些儀器支援了所有通用標準和方法，包括 ISO 1133、ASTM D1238 和 ASTM D3364，
Mflow 和 Aflow 的關鍵功能之一是檢測塑料熔體中可能存在的氣孔，這些氣孔會暫時增加活塞速度並導致不正確的流量。透過 ZwickRoell 儀器的高準確度的行程和時間測量，可以自動檢測活塞速度的變化。這使您可以選擇排除某些測量部分以避免流量計算的錯誤。APC 功能（自適應過程控制）也為用戶提供了支援，該功能在實際測量開始前不久測量了活塞的速度。基於這些數據，系統隨後選擇最佳控制選項 — 基於行程距離或時間的控制 — 從而為預期的 MVR 值設置最佳測量間隔。
直觀且以工作流程為導向的觸控操作，使用戶可以輕鬆地在儀器和電腦間切換。測量過程中的熔融過程和材料行為可以直接在儀器上或透過 ZwickRoell 測試軟體即時觀察。
